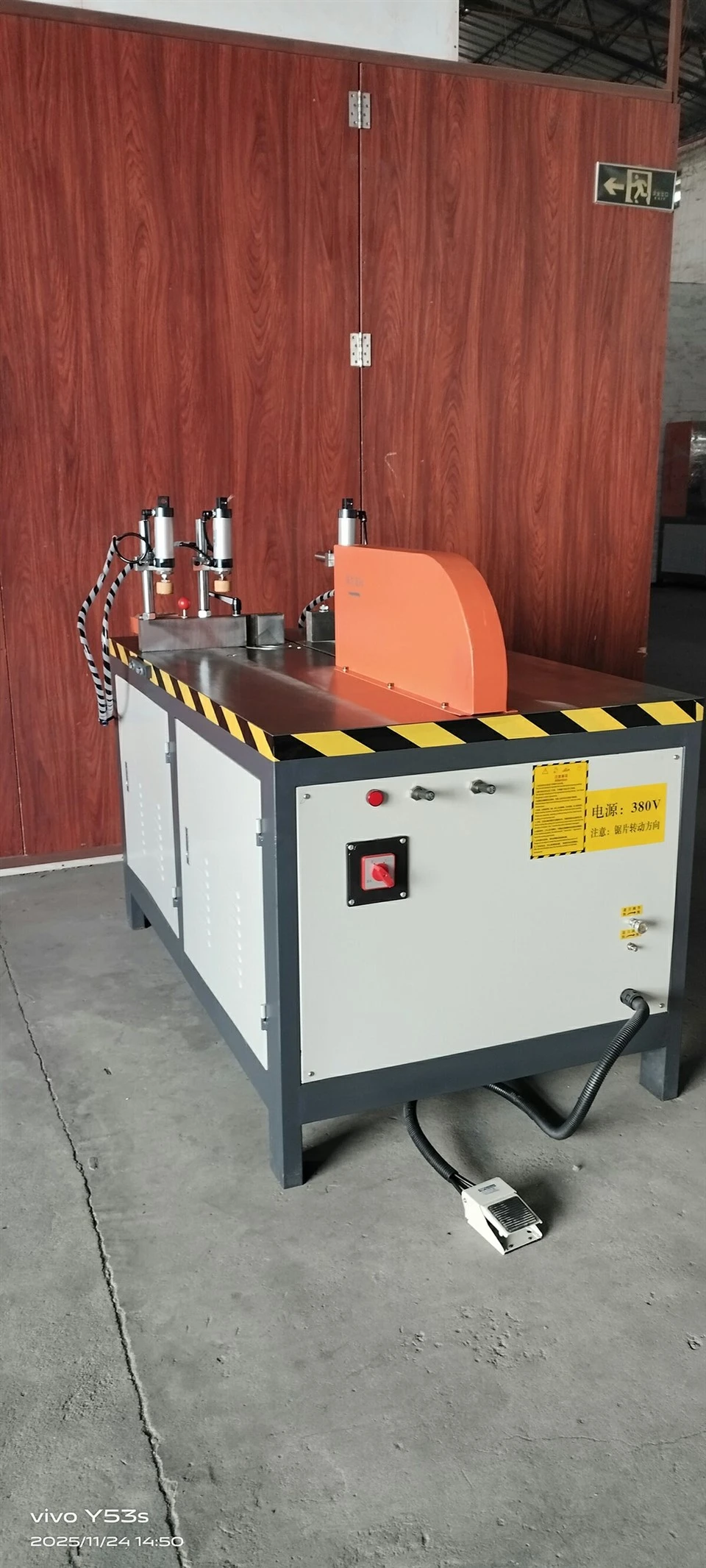

Produktbeskrivning
Den horisontella digitala linjärsågen är konstruerad för hög-precision, repeterbar skärning av aluminiumprofiler som används i fönster, dörrar, gardinväggar och industriella ramar. Genom att integrera ett linjärt precisionsstyrsystem med digital positioneringskontroll, levererar den här maskinen stabil matning, snäv-toleransskärnoggrannhet och hög-effektiv genomströmning för industriell tillverkning av medel-till-volymer.
|
Ingångsspänning |
380V/50Hz |
|
Motorkraft |
3,0 kW |
|
Arbetslufttryck |
0,5–0,8 MPa |
|
Motorhastighet |
3500r/min |
|
Skärkapacitet (H×B) |
210×430 mm |
|
Sågbladsspecifikation |
600×30 mm |
|
Maskinens mått |
1480×870×1200mm |
|
Maskinens vikt |
450 kg |
Kärntekniska funktioner och processdata
Linjär matning med hög-precision:Drivs av linjära precisionsstyrskenor med en så låg friktionskoefficient som 0,004, vilket förhindrar materialavvikelser och säkerställer ett rakhetsfel på mindre än 0,05 mm per meter matning.
Optimal skärgeometri:Kombinationen av en 3200 rpm höghastighetsspindel- och förstklassiga industrikarbidsågblad upprätthåller en linjär skärhastighet som eliminerar eggdeformation och minimerar ytjämnhet (Ra mindre än eller lika med 3,2 μm).
Dubbel-pneumatisk stabilisering:Utrustad med oberoende horisontella och vertikala pneumatiska cylindrar som arbetar vid 0.6 - 0.8 MPa. Detta synkroniserade spännsystem förhindrar profilrotation och eliminerar dimensionsförskjutningar under hög skärkraft.
Strukturell resonanskontroll:Det kraftiga-stålchassit genomgår termisk spänningsavlastningsbehandling efter-svetsning. Ramens massa absorberar 95 % av mikro-vibrationerna som genereras av motorn, och bibehåller verktygsinriktningen under kontinuerlig drift dygnet runt.
Industriell anpassning och OEM-tjänster
Som tillverkare av originalutrustning stöder vi omfattande konfigurationsändringar för att matcha specifika produktionslinjearkitekturer:
Spänningsanpassning
Anpassade elektriska konfigurationer inklusive 220V, 415V eller 480V vid 50Hz/60Hz för att matcha ditt lokala elnät.
Mekaniska modifieringar
Förlängda skärbäddslängder (upp till 6 meter eller anpassade längder) och förstorat bladhus för tjockare industriprofiler.
Skräddarsydda styrsystem
Språkalternativ för HUI/PLC-gränssnittet (engelska, spanska, tyska, franska, ryska) och fler-märkes PLC-integration (Siemens, Delta, Mitsubishi).
Privat märkning
Anpassade färger, logotypplacering och märkesförpackningar för distributörer av industriutrustning och nyckelfärdiga lösningsleverantörer.
Kvalitetskontroll och fabriksacceptanstestning
Varje maskin genomgår ett standardiserat 48-timmarstestprotokoll före avsändning för att garantera platsklar implementering:
Komponentvalidering
Mekanisk inriktningsinspektion med laserinterferometrar för att verifiera styrskenans rakhet.
El & Säkerhetstest
Fullständig isolerings- och kretssäkerhetskontroll, termisk övervakning av styrskåpet och verifiering av nödstoppssvar.
Dynamisk provkörning
En kontinuerlig 4-timmars torrkörning följt av provskärningar på industriella aluminiumprofiler för att verifiera att positioneringstoleranser strikt håller sig inom ± 0,1 mm.
Fabrikens styrka och tjänster
4 rader & 1,000+ enheter Utdata:Utrustad med 4 automatiserade produktionslinjer som levererar över 1 000 maskiner årligen för att på ett tillförlitligt sätt uppfylla stora-volymer B2B-order.
10+ års FoU-expertis:Över ett decennium av specialisering på hög-bearbetningsmaskiner för aluminiumlegeringar och gardinväggar, med stöd av ett avancerat datorintegrerat tillverkningssystem (CIMS) för kostnads-effektiv produktion.
Precision Factory Layouts:Gratis, anpassade verkstadsgolv-designer och utrustningskonfigurationer skräddarsydda exakt efter dina profilspecifikationer för att maximera golvytan och förhindra maskinavfall.
1-års garanti och logistik:Fullständig 12-månaders fabriksgaranti (exklusive slitdelar) med snabb leverans av delar, komplett teknisk dokumentation och flexibla globala fraktvillkor (FOB, CIF, DDP).
Uppströms Supply Chain Support:Gratis branschmatchning med verifierade-råmaterial- och tillbehörsleverantörer för att sömlöst hjälpa dig att installera eller skala din fönster- och dörrfabrik.
Förpackning, logistik & leverans
Exportera förpackningar
Maskinen är belagd med anti-rostolja, insvept i hög-fuktsäker-vakuumfilm med hög densitet och fäst inuti en förstärkt, ISPM 15-kompatibel desinficerad trälåda.
Frakt- och handelsvillkor
Vi stöder stora internationella kommersiella termer inklusive FOB, CIF, CFR, DDP och EXW.
Lastning & Säkerhet
Alla enheter är säkert förankrade i containrar med hjälp av kraftiga-stålband och timmerblockering för att förhindra förskjutning under sjötransport.
Dokumentation
Försändelser inkluderar originalfakturor, packlistor, ursprungsintyg, engelska bruksanvisningar, elektriska scheman och mekaniska monteringsscheman.
FAQ
F: Vad är den förväntade livslängden för standardhårdmetallsågbladet under kontinuerlig produktion?
S: Under normal drift vid bearbetning av standardarkitektoniska aluminiumprofiler med rätt matningshastighet, utför ett högkvalitativt-hårdmetallsågblad vanligtvis 15 000 till 20 000 snitt innan det behöver slipas. Genom att integrera det valfria dimsmörjsystemet kan denna livslängd förlängas med upp till 30 %.
F: Kan det digitala positioneringssystemet lagra flera skärdimensioner för snabba övergångar?
S: Den digitala standarddisplayen visar manuella positionsjusteringar i realtid-. För att spara komplexa skärlistor rekommenderar vi att du uppgraderar till vårt Servo Positioning System med PLC-pekskärm, som kan lagra upp till 100 distinkta skärprogram och dimensionella sekvenser.
F: Vilket lufttryck och volym krävs för det pneumatiska klämsystemet?
S: Det pneumatiska systemet kräver ett stabilt ingångstryck på 0,6 till 0,8 MPa (6 till 8 bar). Din fabriksinstallation av luftkompressorn bör ge en minsta luftförträngningshastighet på 0,2 m³/min för att säkerställa kontinuerlig, pålitlig klämkraft.
F: Hur hanteras reservdelar och slitdelar för internationella transporter?
S: Vi tillhandahåller ett omfattande kit med slitdelar (inklusive tätningar, beröringspunkter och grundläggande pneumatiska komponenter) tillsammans med den första maskinleveransen. För långsiktigt-underhåll använder standardkomponenter internationella varumärken som är tillgängliga globalt. Proprietära delar skickas via DHL/FedEx》inom 48 timmar efter bekräftelse.
F: Vilka är installations- och förberedelsekraven före maskinens ankomst?
S: Fabriksgolvet måste vara plant, armerad betong som kan bära maskinens vikt utan att sätta sig. Du måste förbereda ett kompatibelt 3-fas strömförsörjningsuttag nära installationsplatsen och en ren, torr tryckluftsledning. Ingen speciell grundförankring krävs.
F: Kan den här maskinen skära tunna-väggiga aluminiumrör utan att krossa dem?
A: Ja. Det pneumatiska klämtrycket kan justeras via lokaliserade tryckregleringsventiler. Genom att sänka trycket till en optimal inställning (vanligtvis 0.3 - 0.4 MPa) och justera bladmatningshastigheten kan tunna-väggiga profiler hållas säkert utan mekanisk deformation.
